Macintyre Electronic Design Associates, Inc. 43676 Trade Center Place, Suit 145 Dulles, Virginia 20166 USA Tel (703) 996-8990 Fax (703) 996-8770 E-mail: sales@meda.com 　　　URL:　　http://www.meda.com

	RM100 nanotesla Magnetometers

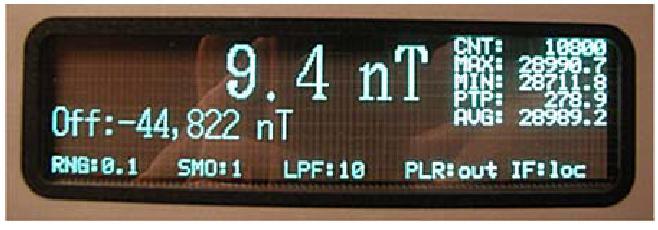

	RM100 RM100 ナノテスラメーターは、HSM-2ステーションマグネットメーターに改良を加えた製品です。これは磁場成分を正確に測定するための高性能な計測器です。この測定器は、100,000 nTまでの磁場を0.1 nTから測定でき、弱磁場測定等のアプリケーションに対して非常に適しています。 車両の磁気分布 地磁気の時間変化 物質の磁性体による汚染 岩石の磁性 機材や衛星の双極子モーメントと もれ磁場 卓越した精度 RM100その高い精度を達成するために、異なる2つのサブシステムを測定技術を使用します。最初のサブシステムは、ダイナミックレンジ±100,000 nT、分解能0.1 nTのユーザーがコントロールできる磁場のゼロ調整ユニット、２番目は、磁場とゼロ補正した磁場の差を測定するための低ノイズアナログ出力マグネットメーターです。このゼロ磁場補正の値と差の磁場の値は、フロントパネルの大きな蛍光ディスプレイ(VFD)に表示されます。差の磁場値は、背面のコネクターからアナログ電圧で提供されます。±0.01%のゼロ調整（オフセット補正）システムの校正は、NISTに準拠します。 高い安定のゼロ補正サブシステム ゼロ補正（オフセット補正）サブシステムは、フラックスゲートセンシングエレメントを囲むソレノイドと コンピュータコントロール電流源を含んでいます。このコイルの材料はコイル定数の安定性を保障する機械的な特性のために選択されました。 電流源は、高リニアリティーで高安定の18ビットADコンバータにより制御されます。ゼロ補正の分解能は1 nTで、ゼロ補正回路の全ての成分は、温度と時間の安定性が最大になるように選択されました。 便利なコントロールとデータ表示 測定と計器の状態は、大きなグラフィカル蛍光ディスプレイ(VFD)に表示されます。ファンクションは16ボタンのキーパッドで選択できます。この明るいディスプレイは、暗い室内や遠くからでも読むことができます。		100,000 nT 磁場、0.1 nT 分解能 安定性　0.5 ppm/℃ ±200,000 nTレンジ アナログ出力（記録あるいは他の目的に） ボタン1つでオフセット補正と測定 リモートプログラミングとデータ読み込み用 RS232 と 10 base-T イーサーネット 演算 (NULL, Min/Max/Average, peak-to-peak) データ保存 (16384 点)と プロティング アッパーリミットとローワーリミットの設定 アナログ出力 背面パネルの端子は、ゼロ補正（オフセット補正）レベルに関し磁場の変化を記録できるように、選択されたフルスケールのレンジに対して±10.00V dcのアナログ出力を提供します。フロントパネルの制御は、アナログ出力帯域幅と電源ラインリジェクションフィルタを選択するのに使用されます。選択可能なバンドは、標準で、dc 〜10Hz、50Hz、100 Hz、500 Hz と1000 Hzです。 組み込み関数 RM100は、測定値の平均、最小、最大とpeak-to-peak値を計算できます。この計算は、測定中絶え間なく実行することができ、又RM100のデータバッファー内部のデータに対しても行なえます。 　 このバッファーには、90分強の測定に対応する、トータル 16,384 点のデータを保存できます。このバッファーに保存されているデータは、すぐに表示し解析するためにVFD ディスプレイに表示できます。 　 リモートプログラミングとデータの読み込み RM100の機能は、プログラムすることができ、SCPIコマンドを使って、RS232 シリアルポートと10 base-Tイーサーネットを使ってデータを読み込むことができます。ボーレートは、 9,600 〜 115,200です。イーサーネット接続により、RM100をLAN及びインターネットを介して制御できます。
